Variante de utilare ROCA
Patru variante de echipare a atelierului de tâmplărie PVC, de la microatelier la producția în serie. Fiecare acoperă tot fluxul, de la debitare la baghete.
Cum se echipează un atelier de tâmplărie PVC cu utilaje ROCA
Toate variantele acoperă aceleași etape de producție, de la debitarea profilelor la baghetele de geam. Diferă mașinile care le fac. ROCA I debitează cu un singur cap (DPA) și sudează un colț odată (MSA-0), pentru 12–16 piese în 8 ore. ROCA II trece la debitarea și sudarea pe două capete (DPD, MSD-0) și la debavurarea cu patru freze (DBA-4), pentru 20–25 de piese. ROCA III folosește debitarea automată DPD-PRO și adaugă înșurubarea automată (MAS) și masa de feronerie MMF-S, pentru 35–40 de piese. Microatelierul combină mașina de sudat MSA-0 cu utilaje portabile și merge la curent monofazic, 220 V.
Capacitatea, echipa și suprafața de mai jos sunt valori orientative. Alegeți varianta cea mai apropiată de producția plănuită, iar noi o ajustăm după profilele, hala și bugetul dumneavoastră. Oricare dintre mașini poate fi schimbată cu alt model din catalogul ROCA.
Varianta de utilare microateliere
Utilaje pentru fabricarea ferestrelor și ușilor din profile de PVC și aluminiu cu geam termoizolator, la scară mică. Toate echipamentele se alimentează la 220 V, curent monofazic; mașina de sudat are nevoie de aer comprimat la minimum 8 bar. Varianta combină mașina de sudat ROCA MSA-0 cu utilaje portabile OZ MACHINE.
- Alimentare monofazic, 220 V
- Utilaje 6

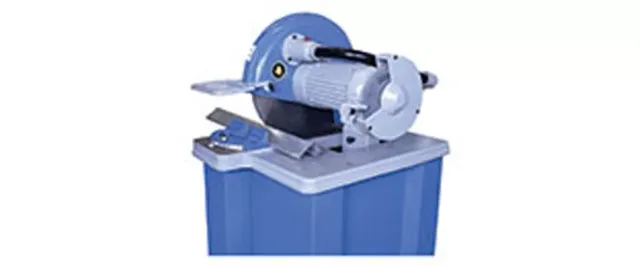

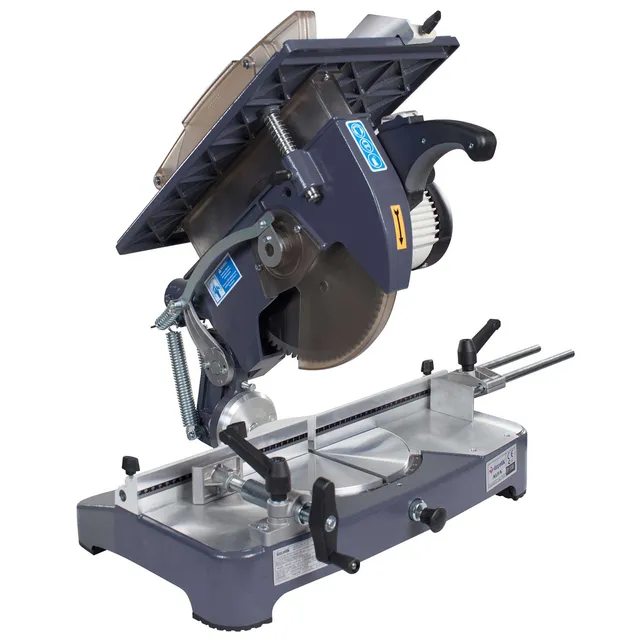

Mașină de debitat portabilă OZ MACHINE ALFA
disc de tăiere de 300 mm (nu este inclus) · unghiuri reglabile: 15°, 22,5°, 45° și 90° · acționare manuală

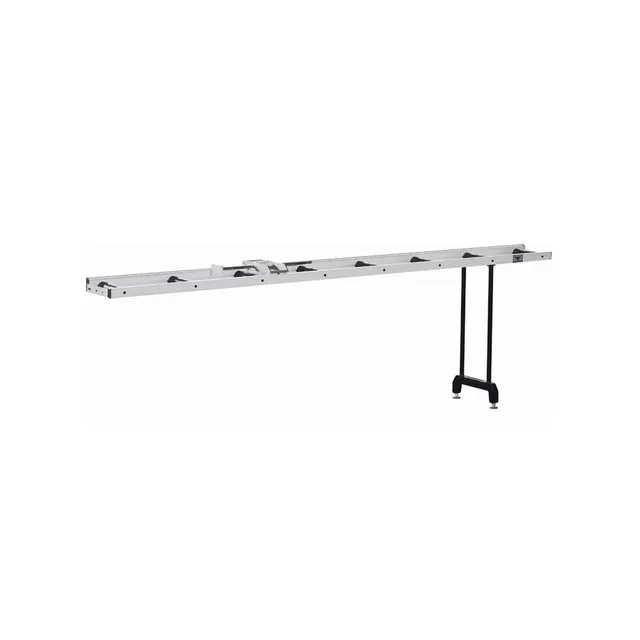

Conveior de măsurare K-3000
lungime de 3 m

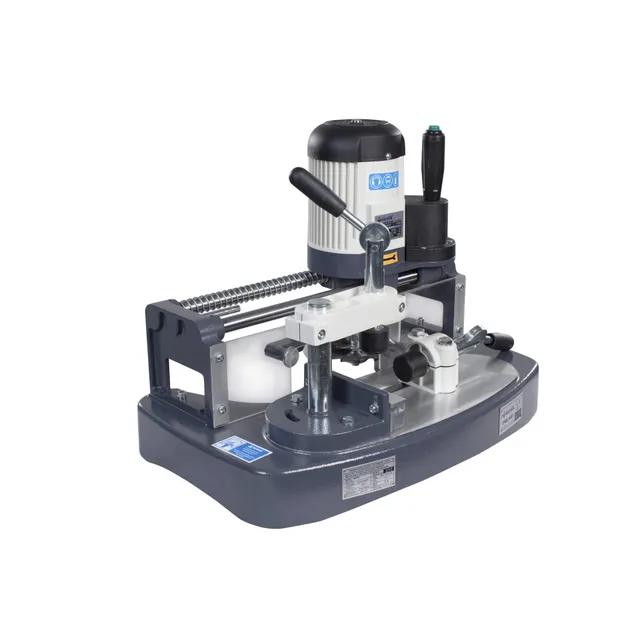

Mașină de frezat montanți portabilă OZ MACHINE POLAR I
prindere mecanică · acționare manuală

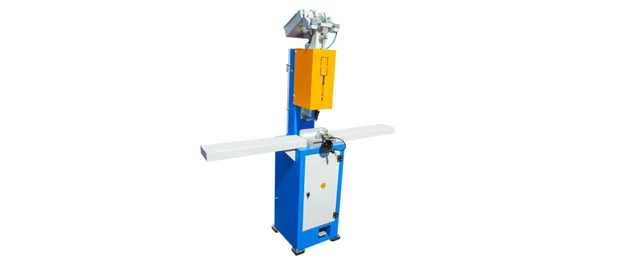

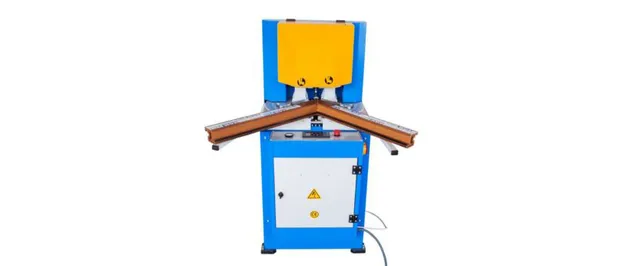

Mașină de sudat profile ROCA MSA-0
sudare cu un cap, la unghiuri între 30° și 180° · forța de presare și forța de strângere a profilului în menghină reglabile · limitarea cordonului de sudură · operare complet automată · acționare la pedală
Vezi MSA-0

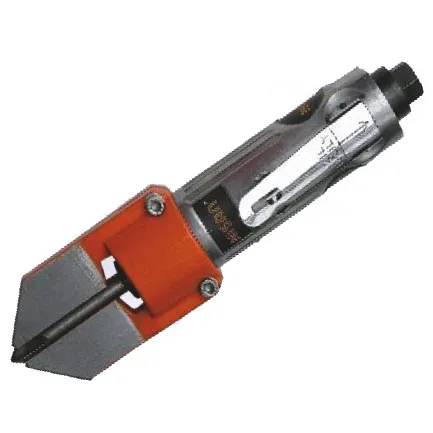

Dispozitiv de debavurat NISAN SIDE
acționare mecanică, cu pârghie · construcție solidă
Pantograf portabil OZ MACHINE STAR
prindere mecanică · placă de copiere universală · acționare manuală
Varianta de utilare ROCA I
Atelier de tâmplărie PVC cu o capacitate de 12–16 piese în 8 ore, cu 3–4 muncitori. Se adresează firmelor care produc tâmplărie la comandă. Mașinile lucrează cu orice tip de profil din PVC și pot prelucra și profile din aluminiu. Operațiile importante sunt făcute de utilaje automate, ceea ce asigură o calitate ridicată a produselor; o mică parte din operații se fac manual. Atelierul are nevoie de curent trifazic și de o suprafață minimă de lucru de 70–80 m².
- Capacitate 12–16 piese pe 8 ore
- Muncitori 3–4
- Suprafață minimă 70–80 m²
- Alimentare trifazic
- Utilaje 6

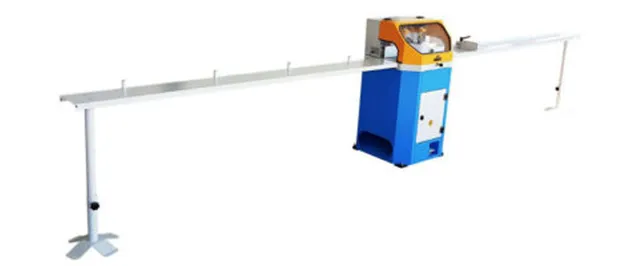

Mașină de debitat profile automată ROCA DPA
tăiere automată de jos în sus · viteză de avans a discului reglabilă · disc de tăiere de 400 mm · conveior cu riglă gradată de 2000 + 3000 mm inclus · unghiuri reglabile: 15°, 22,5°, 30°, 45° și 90° · carcasă de protecție și comandă la pedală
Vezi DPA

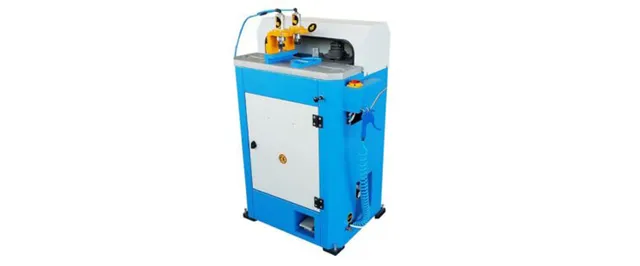

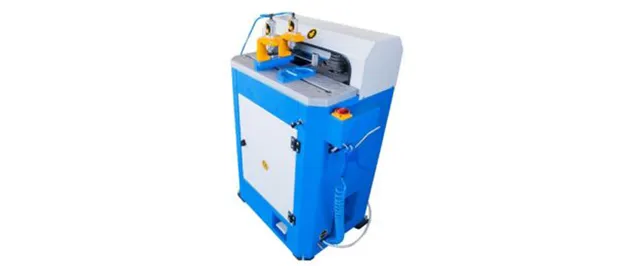

Mașină de frezat montanți automată, la unghi, ROCA FMA-1
prindere pneumatică · viteză de avans reglabilă · unghi de prindere a profilului reglabil
Vezi FMA-1Mașină de sudat profile ROCA MSA-0
sudare cu un cap, la unghiuri între 30° și 180° · forța de presare și forța de strângere a profilului în menghină reglabile · control digital al timpilor de lucru și al temperaturii · cordon de sudură limitat la 0,2 mm · operare complet automată
Vezi MSA-0

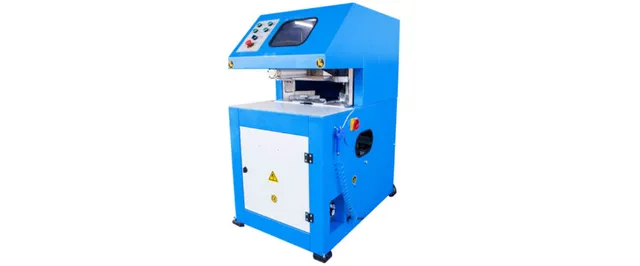

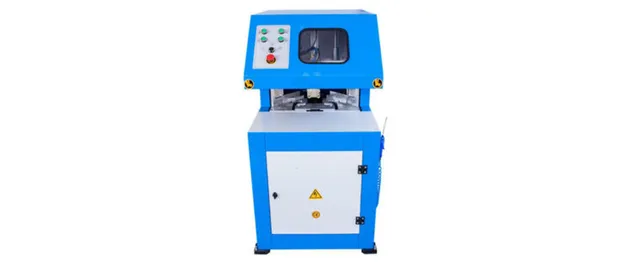

Mașină de debavurat automată cu două freze ROCA DBA-2
debavurarea automată a cordonului de sudură și a colțurilor de 90° · operare complet automată · schimbare automată a frezelor
Vezi DBA-2

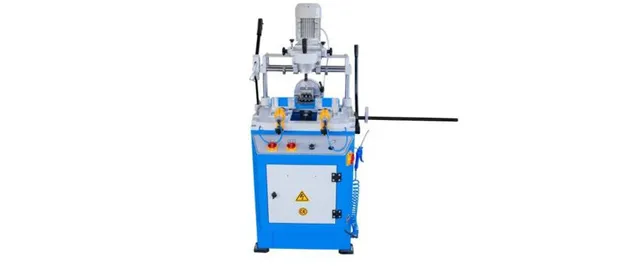

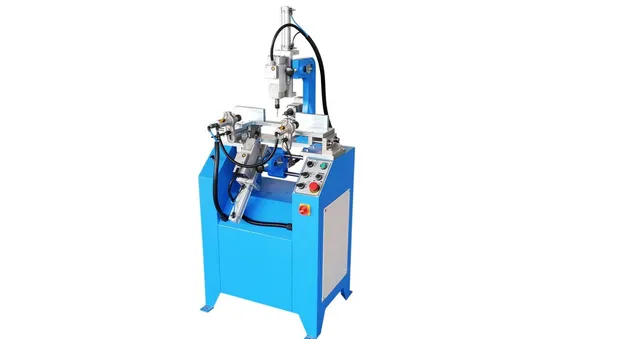

Freză cu pantograf și mașină de găurit triplă ROCA FPC
prindere pneumatică · placă de copiere universală · cuțit de freză de 6 mm · mașină de găurit orizontală cu trei burghie · freză automată pentru orificii de scurgere la 45°
Vezi FPC

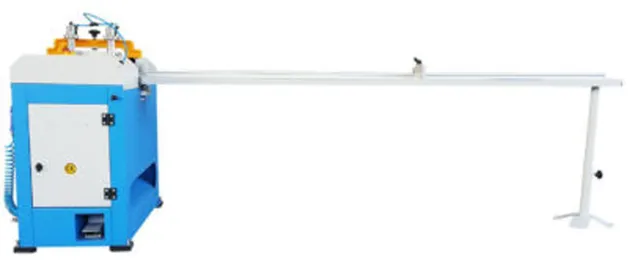

Mașină automată de tăiat baghete ROCA TBA
prindere pneumatică · tăiere automată, cu viteză reglabilă · conveior de 2000 mm
Vezi TBA
Varianta de utilare ROCA II
Atelier de tâmplărie PVC cu o capacitate de 20–25 de piese în 8 ore, cu 4–6 muncitori. Se adresează firmelor care produc tâmplărie la comandă și în serie mică. Mașinile lucrează cu orice tip de profil din PVC, precum și cu profile din aluminiu. Operațiile importante sunt făcute de utilaje automate; o mică parte din operații se fac manual. Atelierul are nevoie de curent trifazic și de o suprafață minimă de lucru de 100–120 m².
- Capacitate 20–25 piese pe 8 ore
- Muncitori 4–6
- Suprafață minimă 100–120 m²
- Alimentare trifazic
- Utilaje 8

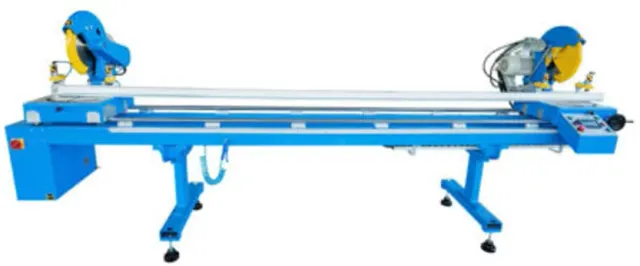

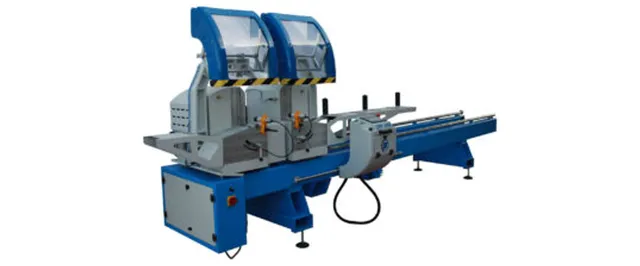

Mașină de debitat profile la două capete, semiautomată, ROCA DPD
tăiere pendulară, de sus în jos · viteză de avans a discului reglabilă · disc de tăiere de 400 mm · sistem de măsurare digital · unghiuri reglabile: 15°, 22,5°, 30°, 45° și 90°
Vezi DPD
Mașină de frezat montanți automată, la unghi, ROCA FMA-2
două freze cu schimbare pneumatică · prindere pneumatică · viteză de avans reglabilă · unghi de prindere a profilului reglabil
Vezi FMA-2

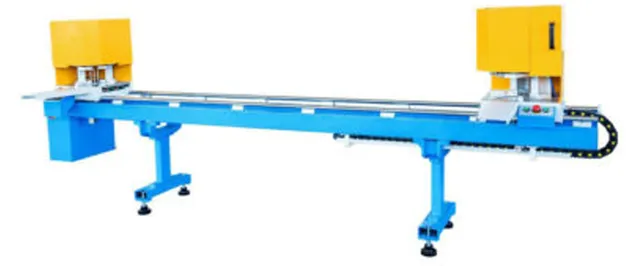

Mașină de sudat profile la două capete ROCA MSD-0
sudare la două capete · capul fix sudează la unghiuri între 50° și 135° · forța de presare și forța de strângere a profilului în menghină reglabile · control digital al timpilor de lucru și al temperaturii · cordon de sudură limitat la 0,2 mm · operare complet automată
Vezi MSD-0
Mașină de debavurat automată cu patru freze ROCA DBA-4
patru freze cu schimbare pneumatică · debavurarea automată a cordonului de sudură și a colțurilor de 90° · operare complet automată · schimbare automată a frezelor
Vezi DBA-4Freză cu pantograf și mașină de găurit triplă ROCA FPT-PRO
prindere pneumatică · placă de copiere universală · cuțit de freză de 6 mm · mașină de găurit orizontală cu trei burghie, cu turație redusă
Vezi FPT PRO
Mașină de frezat orificii de scurgere ROCA FPA
echipată cu trei motoare · acționare automată · cuțit de freză de 6 mm
Vezi FPA-PROMașină automată de tăiat baghete ROCA TBA-DC
prindere pneumatică · tăiere automată, cu viteză reglabilă · conveior de 2000 mm · dispozitiv comparator
Vezi TBA
Varianta de utilare ROCA III
Atelier de tâmplărie PVC cu o capacitate de 35–40 de piese în 8 ore, cu 6–8 muncitori. Se adresează firmelor care produc tâmplărie la comandă și în serie. Mașinile lucrează cu orice tip de profil din PVC, precum și cu profile din aluminiu. Operațiile importante sunt făcute de utilaje automate; o mică parte din operații se fac manual. Atelierul are nevoie de curent trifazic și de o suprafață minimă de lucru de 180–200 m².
- Capacitate 35–40 piese pe 8 ore
- Muncitori 6–8
- Suprafață minimă 180–200 m²
- Alimentare trifazic
- Utilaje 10
Mașină de debitat profile la două capete, automată, ROCA DPD-PRO
poziționare automată a capului de tăiere, cu servomotor · viteză de avans a discului reglabilă · disc de tăiere de 420 mm · control computerizat al tăierii · sistem de răcire pentru aluminiu
Vezi DPD-PROMașină de frezat montanți automată, la unghi, ROCA FMA-2
două freze cu schimbare pneumatică · prindere pneumatică · viteză de avans reglabilă · unghi de prindere a profilului reglabil
Vezi FMA-2Mașină de sudat profile la două capete ROCA MSD-0
sudare la două capete · capul fix sudează la unghiuri între 50° și 135° · forța de presare și forța de strângere a profilului în menghină reglabile · control digital al timpilor de lucru și al temperaturii · cordon de sudură limitat la 0,2 mm · operare complet automată
Vezi MSD-0Mașină de debavurat automată cu patru freze ROCA DBA-4
patru freze cu schimbare pneumatică · debavurarea automată a cordonului de sudură și a colțurilor de 90° · operare complet automată · schimbare automată a frezelor
Vezi DBA-4Freză cu pantograf și mașină de găurit triplă ROCA FPT-PRO
prindere pneumatică · placă de copiere universală · cuțit de freză de 6 mm · mașină de găurit orizontală cu trei burghie, cu turație redusă
Vezi FPT PROMașină de frezat orificii de scurgere ROCA FPA
echipată cu trei motoare · acționare automată · cuțit de freză de 6 mm
Vezi FPA-PROMașină automată de tăiat baghete ROCA TBA-DC
prindere pneumatică · tăiere automată, cu viteză reglabilă · conveior de 2000 mm · dispozitiv comparator
Vezi TBA
Mașină de înșurubat automată ROCA MAS
prindere pneumatică · acționare la pedală · suporturi laterale cu role
Vezi MAS
Masă de montat feronerie fără frezare ROCA MMF-S
tăierea la cotă a feroneriei · înșurubare cu mașina automată · rafturi pentru elementele de feronerie
Vezi MMF
